سیستم تعلیق ؛ انواع + مزایا و معایب انواع آن
سیستم تعلیق یکی از حیاتی ترین بخش های هر وسیله به حساب می آید که نقش اصلی آن، کنترل نوسانات بدنه و هندلینگ است.
سیستم تعلیق یکی از حیاتی‌ترین بخش‌های هر وسیله نقلیه زمینی است که نقش اصلی آن در جذب ارتعاشات، کنترل نوسانات بدنه، افزایش پایداری و بهبود عملکرد هندلینگ است. به‌طورکلی سیستم‌های تعلیق به دودسته کلی تقسیم می‌شوند: سیستم تعلیق مستقل و سیستم تعلیق غیرمستقل. در این مقاله با نگاهی عمیق و مبتنی بر منابع مهندسی، به مقایسه این دو سیستم از جنبه‌های طراحی، عملکرد دینامیکی، پیچیدگی ساخت، و کاربردهای صنعتی می‌پردازیم.
تاریخچه و تکامل سیستم‌های تعلیق خودرو
از زمان آغاز صنعت خودروسازی در قرن نوزدهم میلادی، سیستم تعلیق یکپارچه یا صلب به‌عنوان استاندارد اصلی در محورهای جلو و عقب خودروها به کار گرفته شد. این ساختار ساده و مقاوم، تا مدت‌ها تضمین‌کننده استحکام و دوام خودرو بود، اما با افزایش سرعت، راحتی و هندلینگ، نیاز به نوآوری و توسعه سیستم‌های پیشرفته‌تر احساس شد.
در دهه ۱۹۳۰ میلادی، سیستم تعلیق مستقل دو جناغی (Double Wishbone) به صحنه آمد و برای نخستین‌بار مفهوم استقلال حرکت چرخ‌ها را به واقعیت تبدیل کرد. این سیستم انقلابی، کنترل بهتر و سواری نرم‌تر را برای خودروهای آن دوره رقم زد. سپس در دهه ۱۹۵۰، سیستم تعلیق مک‌فرسون (MacPherson Strut) با طراحی ساده‌تر و اقتصادی‌تر معرفی شد و در محور جلو جای تعلیق صلب را گرفت، به‌طوری‌که امروزه تقریباً هیچ خودروی شهری از تعلیق صلب در محور جلو استفاده نمی‌کند. اما در محور عقب، داستان متفاوتی رقم خورد. تعلیق‌های صلب تا دهه ۱۹۸۰ سلطه خود را حفظ کردند، چرا که هزینه نگهداری پایین و دوام بی‌نظیر آن‌ها هنوز به‌عنوان مزایای کلیدی مطرح بود. حتی پس از معرفی سیستم‌های مولتی لینک (Multi-link) در دهه ۸۰، تعلیق‌های یکپارچه همچنان در خودروهای اقتصادی، تجاری و خودروهای آفرودی سنگینی چون تویوتا لندکروز نقش‌آفرینی کردند. طراحان با مهندسی دقیق و به‌کارگیری نوآوری‌های متعدد، تعلیق‌های صلب محور عقب را به سمت سیستم‌های نیمه‌مستقل ارتقا دادند. این سیستم‌ها با حفظ استحکام و دوام تعلیق صلب، امکانات حرکتی بیشتری به چرخ‌ها بخشیده و تعادل بین عملکرد آفرود و سواری شهری را به شکلی کم‌نظیر برقرار کردند.

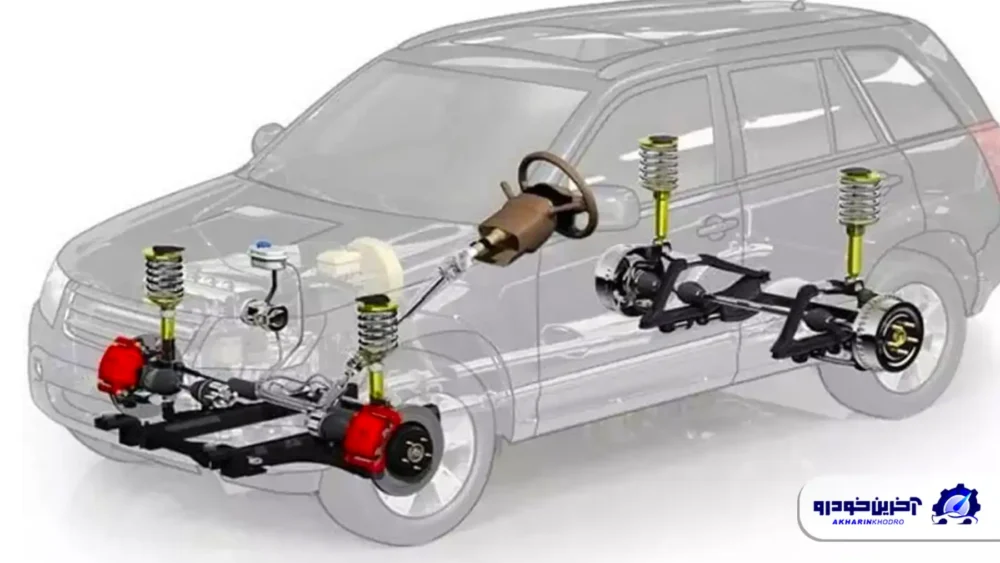

تعریف سیستم‌ها

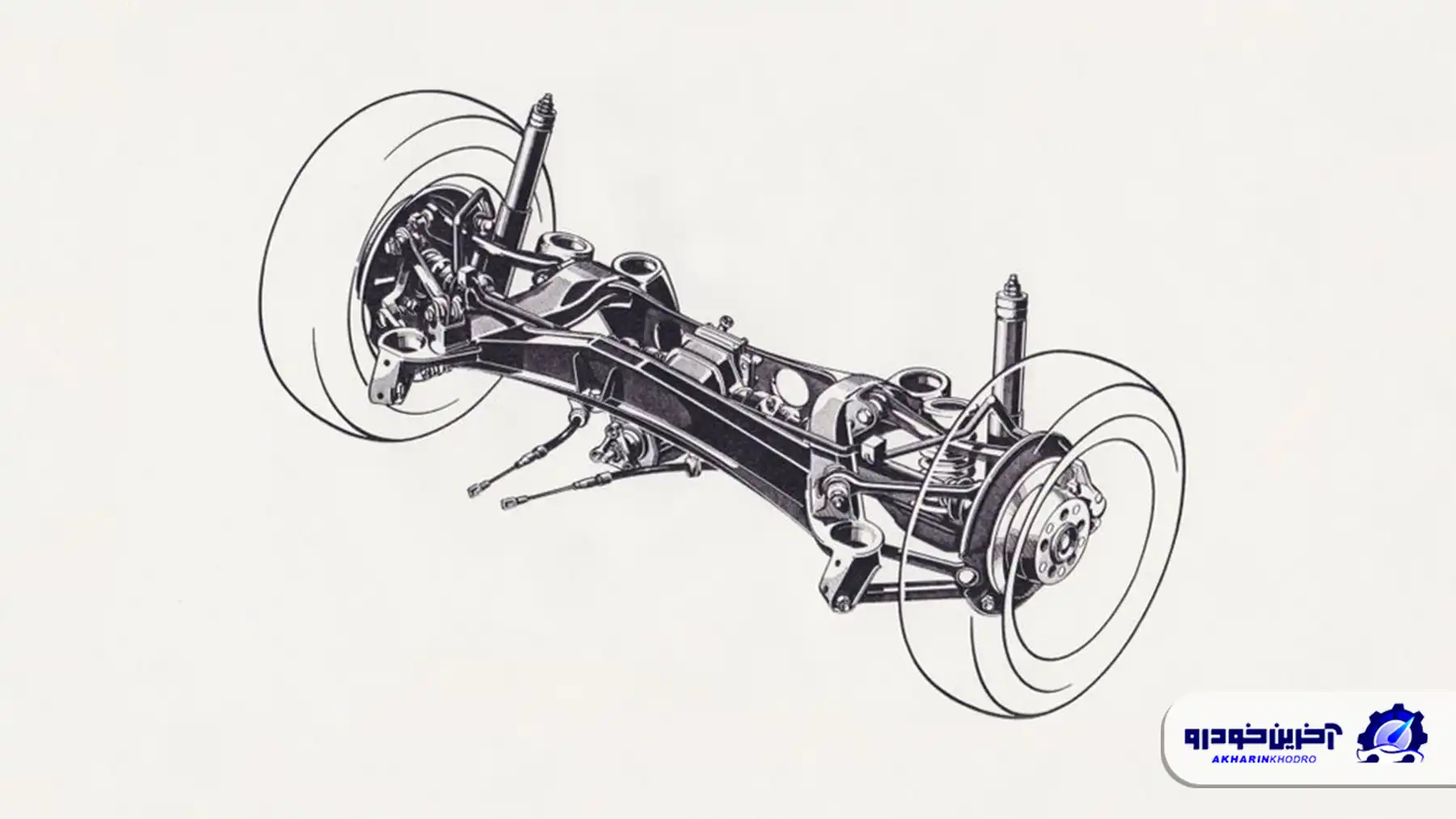

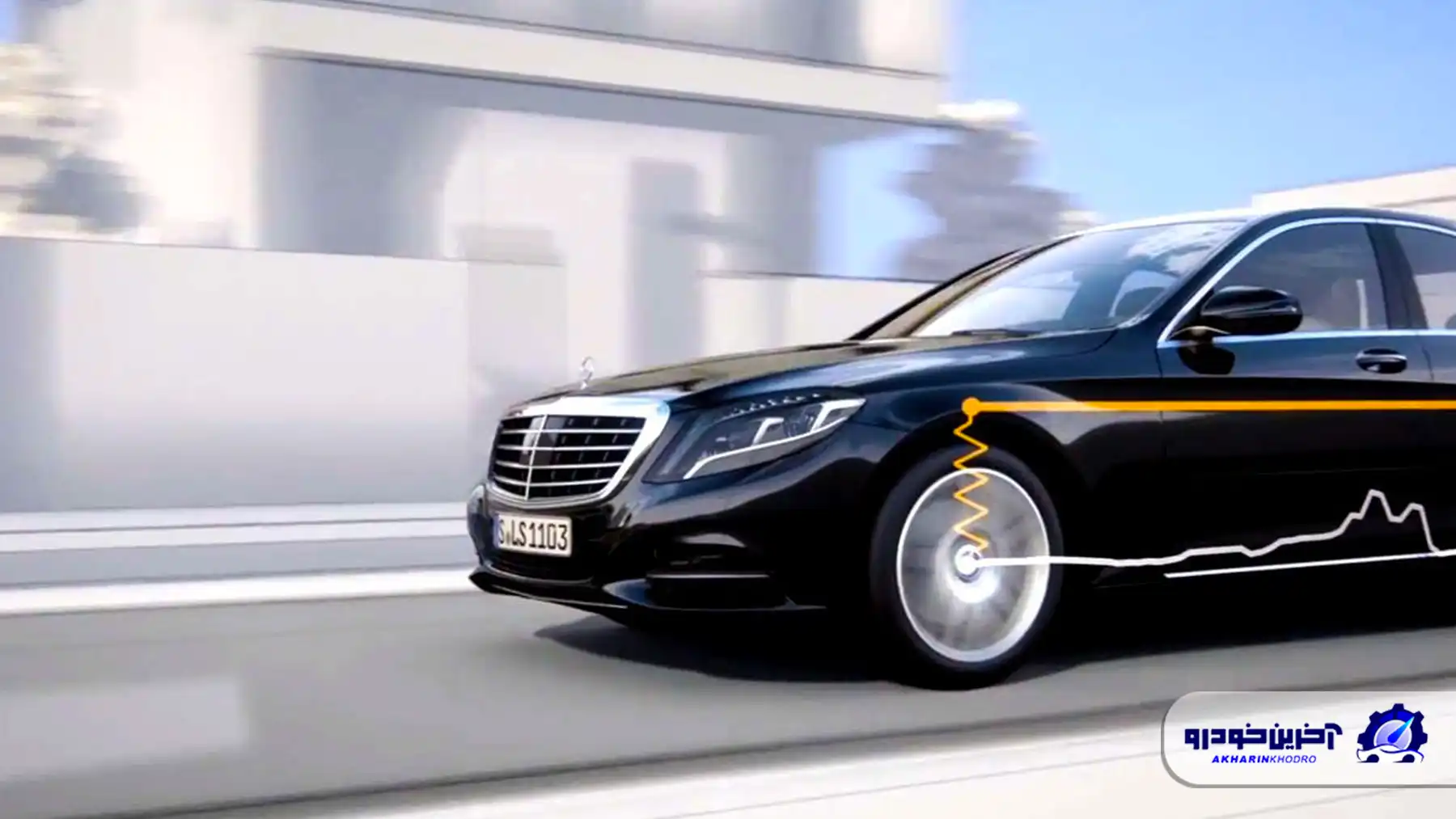

سیستم تعلیق مستقل (Independent Suspension)
سیستم تعلیق مستقل به‌نوعی از تعلیق خودرو گفته می‌شود که در آن هر چرخ به‌صورت جداگانه و مستقل از چرخ‌های دیگر حرکت می‌کند. به این معنی که حرکت یا ضربه وارد شده به یک چرخ، تأثیری مستقیم بر چرخ‌های دیگر ندارد. این ویژگی موجب بهبود چشمگیر در کیفیت سواری، کنترل بهتر خودرو و افزایش ایمنی می‌شود. در سیستم تعلیق مستقل، هر چرخ معمولاً توسط اجزایی مانند طبق‌ها، فنرها و کمک‌فنرها به بدنه خودرو متصل می‌شود و قادر است به طور مستقل در برابر ناهمواری‌های جاده واکنش نشان دهد. این ساختار باعث کاهش انتقال لرزش‌ها و ضربات به کابین و همچنین بهبود چسبندگی چرخ‌ها به سطح جاده می‌گردد. سیستم‌های تعلیق مستقل در محور جلو و عقب خودروهای مدرن به طور گسترده‌ای استفاده می‌شوند و نمونه‌های معروف آن شامل تعلیق دو جناغی، مک‌فرسون و مولتی لینک هستند.
انواع رایج:

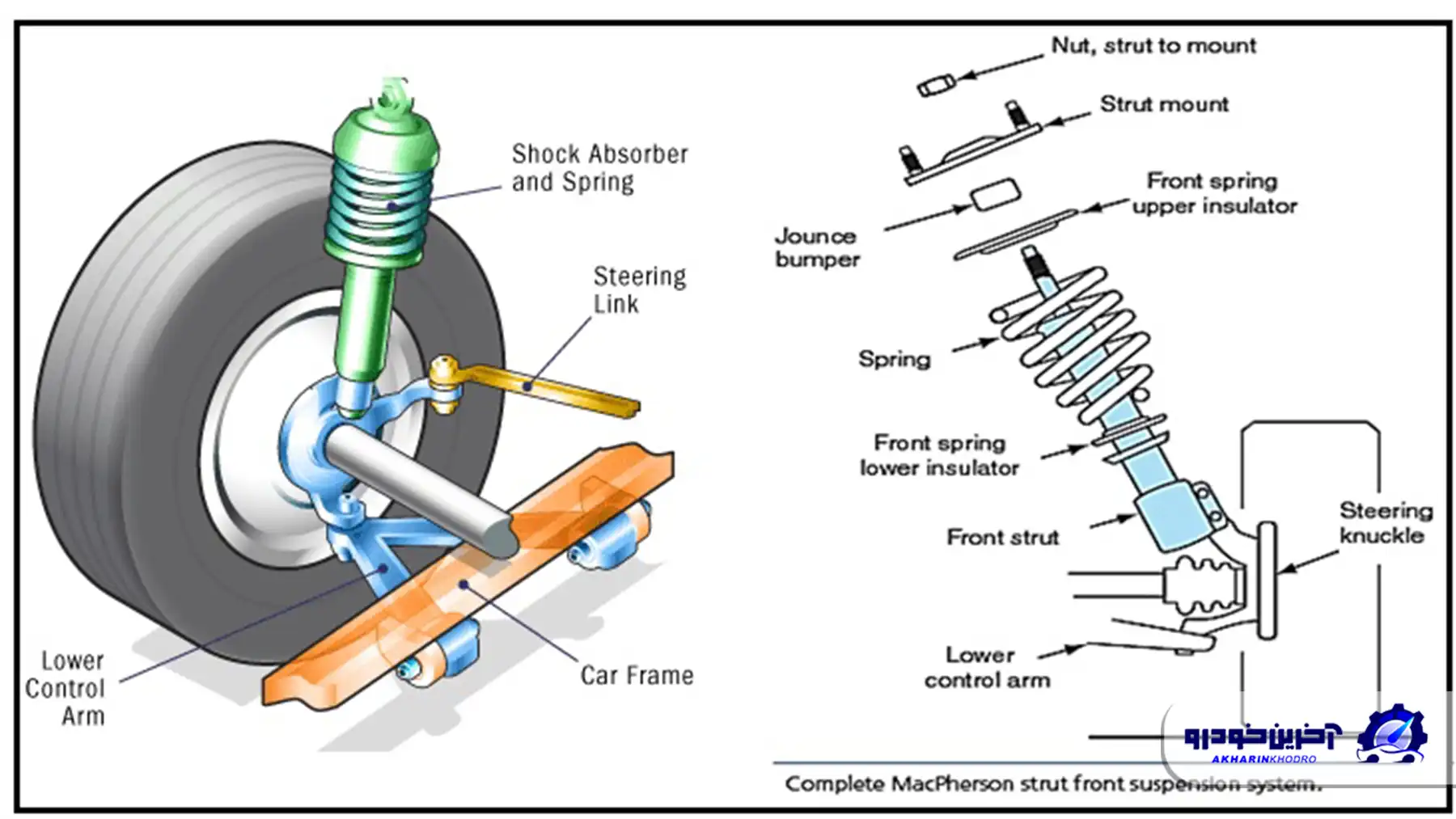

مک‌فرسون (MacPherson) سیستم تعلیق مک‌فرسون از جمله فناوری‌های نوین و پرکاربرد در دنیای خودرو محسوب می‌شود که با حذف طبق بالا و اجزای پیچیده مربوط به آن، فضای کمتری را اشغال می‌کند و به همین دلیل برای خودروهای دیفرانسیل‌جلو به‌شدت محبوب است. این طراحی ساده و فشرده، علاوه بر صرفه‌جویی در حجم و وزن، مزیت‌های قابل‌توجهی در بهبود هندلینگ و کیفیت رانندگی فراهم می‌آورد. یکی از مهم‌ترین ویژگی‌های این سیستم، استفاده از میله موج‌گیر (Stabilizer Bar) برای حفظ تعادل و کنترل بهتر خودرو در پیچ‌ها و ناهمواری‌هاست. این امر باعث می‌شود که سواری خودرو نرم، پایدار و راحت باشد، درحالی‌که ساختار ساده‌تر آن هزینه‌های تولید و نگهداری را به شکل چشمگیری کاهش می‌دهد. سیستم مک‌فرسون را می‌توان در اکثر خودروهای دیفرانسیل‌جلو بازار مشاهده کرد، به‌ویژه در مدل‌های محبوبی مانند پژو و پراید که در ایران تولید می‌شوند و سال‌هاست به‌عنوان یک استاندارد مطمئن و اقتصادی شناخته شده است.

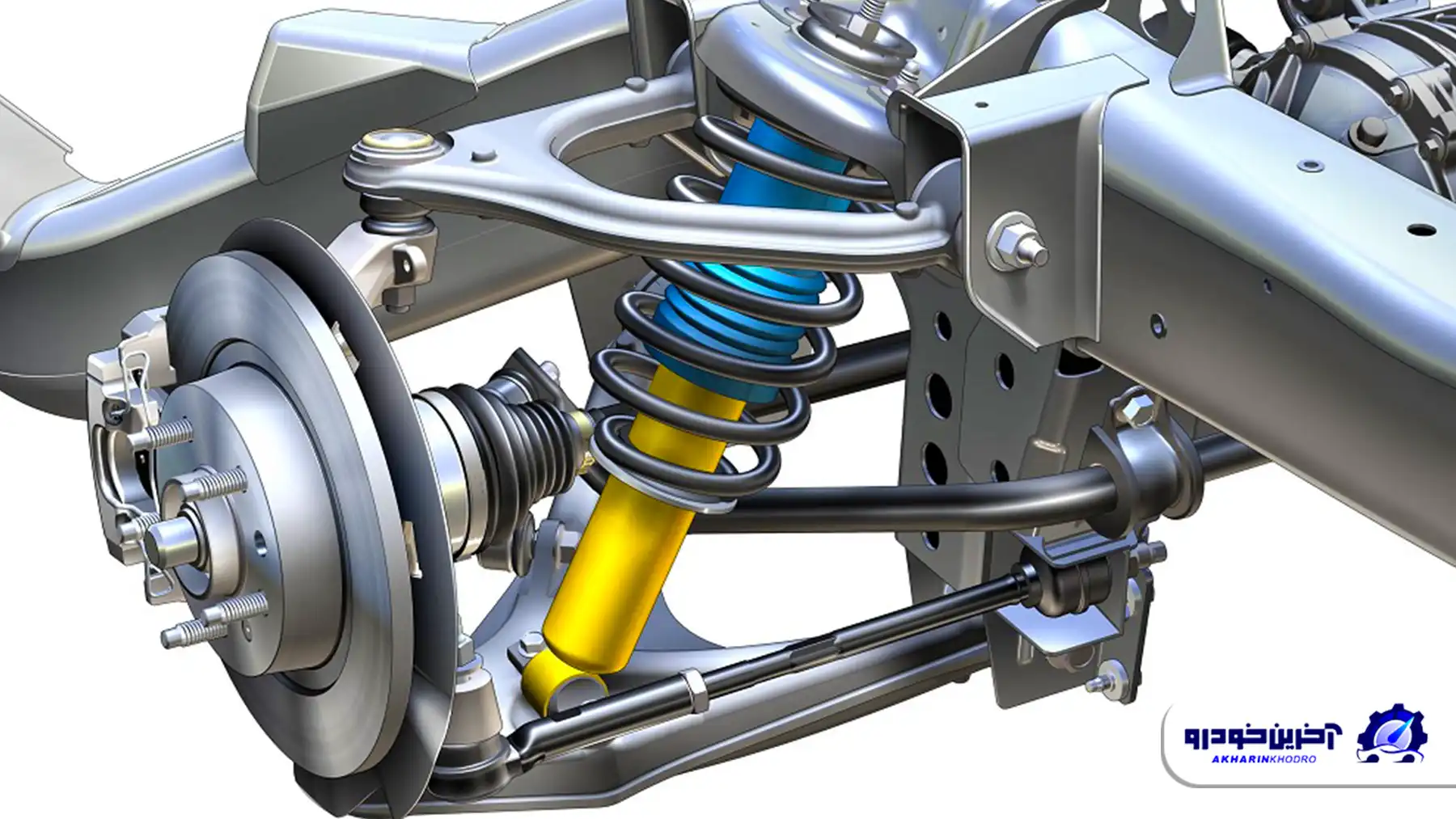

دابل‌ویشبون (Double Wishbone) این سیستم تعلیق از نوع مستقل بوده و با بهره‌گیری از دو طبق مستحکم و دقیق، کنترل فوق‌العاده‌ای بر حرکات بدنه و چرخ‌های خودرو فراهم می‌کند. به واسطه طراحی هوشمندانه‌اش، سیستم دو جناغی به‌عنوان یکی از بهینه‌ترین انواع تعلیق در محور جلو خودروهای مدرن شناخته می‌شود. در این ساختار، فنرهای لول و کمک‌فنرها به‌گونه‌ای درون مجموعه قرار گرفته‌اند که علاوه بر جذب ضربات و ناهمواری‌ها، پایداری و تعادل خودرو را به طور قابل‌توجهی افزایش می‌دهند. این طراحی باعث می‌شود خودرو در پیچ‌ها و مسیرهای ناهموار، هندلینگ بسیار دقیق و راحتی سواری بالایی ارائه دهد. امروزه این نوع تعلیق را در بسیاری از خودروهای پیشرفته و اسپرت محور جلو می‌توان مشاهده کرد که دلیل اصلی محبوبیت آن، عملکرد برجسته و دوام بالا است.

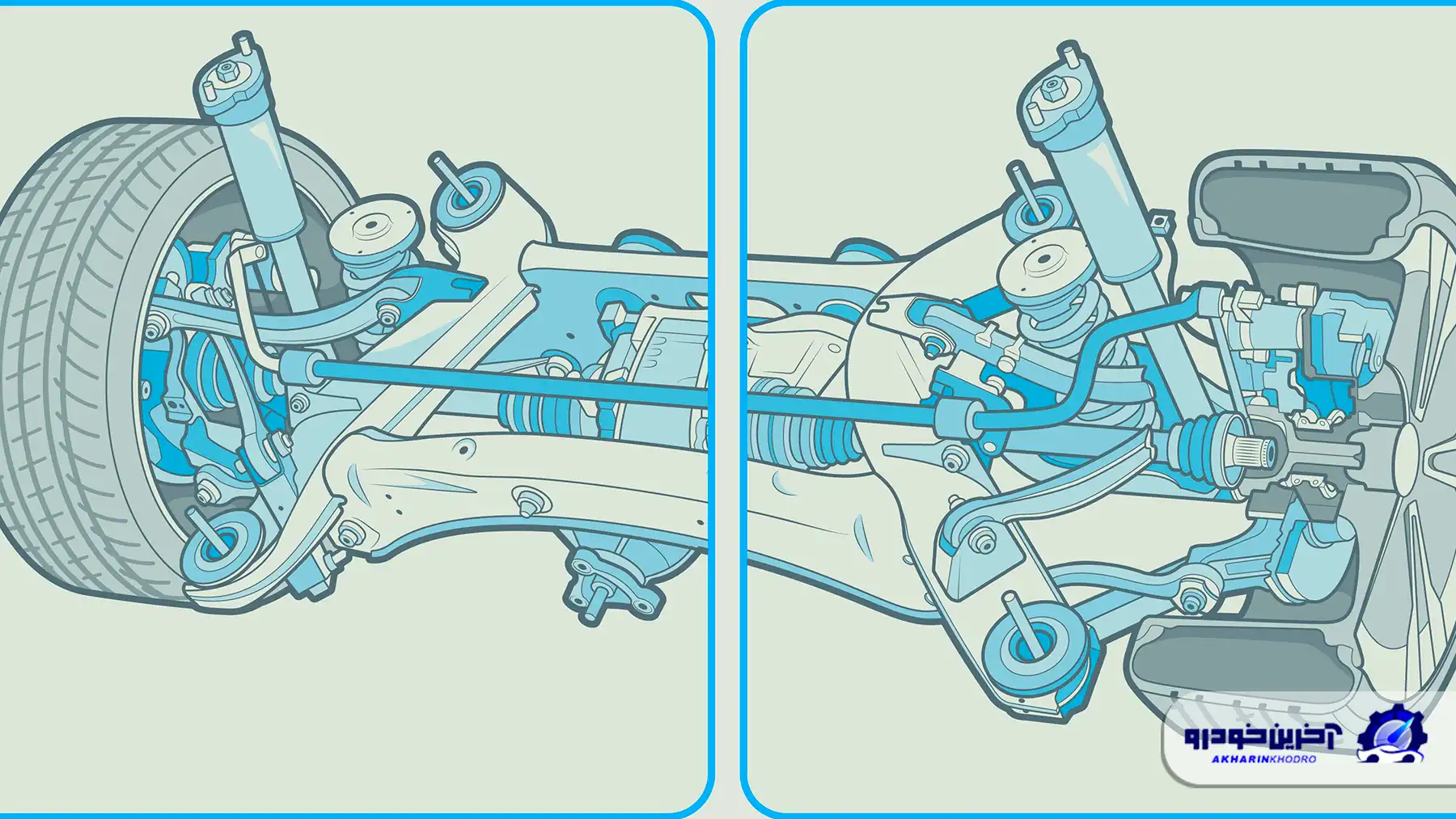

مولتی لینک (Multi-link) این سیستم تعلیق یک سیستم مستقل محسوب می‌شود که دارای بیش از دو طبق یا لینک اتصالی است و موجب تأثیرپذیری مستقل چرخ‌ها از شرایط سطح حرکت خودرو می‌شود و سکون و راحتی بیشتری را در اتاق خودرو ایجاد می‌کند. شرکت‌های خودروسازی همچون هیوندای و بی ام و از این سیستم تعلیق با اضافه‌کردن قسمت‌هایی به آن، به شکل انحصاری انواع مختلفی از این سیستم را تولید می‌کنند. در برخی از خودروها این نمونه از سیستم تعلیق را می‌توان تلفیقی از سیستم تعلیق بازویی و سیستم تعلیق چند اتصاله مشاهده کرد. این سیستم تعلیق امروزه در اکثر خودروهای با فناوری بالا مورداستفاده قرار می‌گیرد. البته این سیستم تعلیق به دلیل پیچیدگی‌های بالای آن، هزینه‌های تولید، نصب و نگهداری بالایی نیز دارد.
مزایا تعلیق مستقل
سواری نرم‌تر به دلیل پاسخ مستقل هر چرخ، کنترل بهتر در پیچ‌ها و سرعت‌های بالا، عملکرد بهتر در جاده‌های ناهموار و مسیرهای پرپیچ‌وخم، کاهش نویز و لرزش منتقل‌شده به کابین و قابلیت بهینه‌سازی هندسه سیستم برای کاهش فرسایش لاستیک.
معایب تعلیق مستقل
پیچیدگی طراحی و هزینه تولید بالاتر، نیاز به فضای بیشتر در طراحی بدنه و شاسی، هزینه نگهداری و تعمیر بالاتر، حساسیت بیشتر به آسیب در اثر ضربات شدید.
سیستم‌های تعلیق غیرمستقل (یکپارچه)
به‌گونه‌ای طراحی شده‌اند که چرخ‌های یک محور به هم متصل بوده و حرکت یکی از چرخ‌ها مستقیماً بر حرکت چرخ دیگر تأثیر می‌گذارد. این سیستم‌ها به دلیل سادگی ساختار، دوام بالا و هزینه کمتر، همچنان در برخی خودروها به‌ویژه در محور عقب کاربرد دارند.
انواع رایج:
تعلیق صلب محور عقب (Solid Axle): این ساده‌ترین و قدیمی‌ترین نوع تعلیق غیرمستقل است که محور عقب به‌صورت یک قطعه یکپارچه بین دوچرخ قرار دارد. حرکت یکی از چرخ‌ها به طور مستقیم روی چرخ دیگر اثر می‌گذارد. این سیستم به دلیل مقاومت بالا و قابلیت تحمل بارهای سنگین، در خودروهای آفرود، کامیون‌ها و خودروهای تجاری محبوب است.
تعلیق نیمه‌مستقل (Semi-Independent Suspension)
نوعی سیستم تعلیق است که بین تعلیق مستقل و غیرمستقل قرار می‌گیرد. در این سیستم، چرخ‌ها به‌صورت نیمه‌مستقل حرکت می‌کنند و ارتباط محدودی با یکدیگر دارند. سیستم‌هایی مانند تعلیق پل توئیست (Twist Beam) یا تعلیق پیچشی Torsion Beam نمونه‌های این نوع هستند که در خودروهای شهری اقتصادی به کار می‌روند و تعادل خوبی بین هزینه، فضای نصب و عملکرد ایجاد می‌کنند.

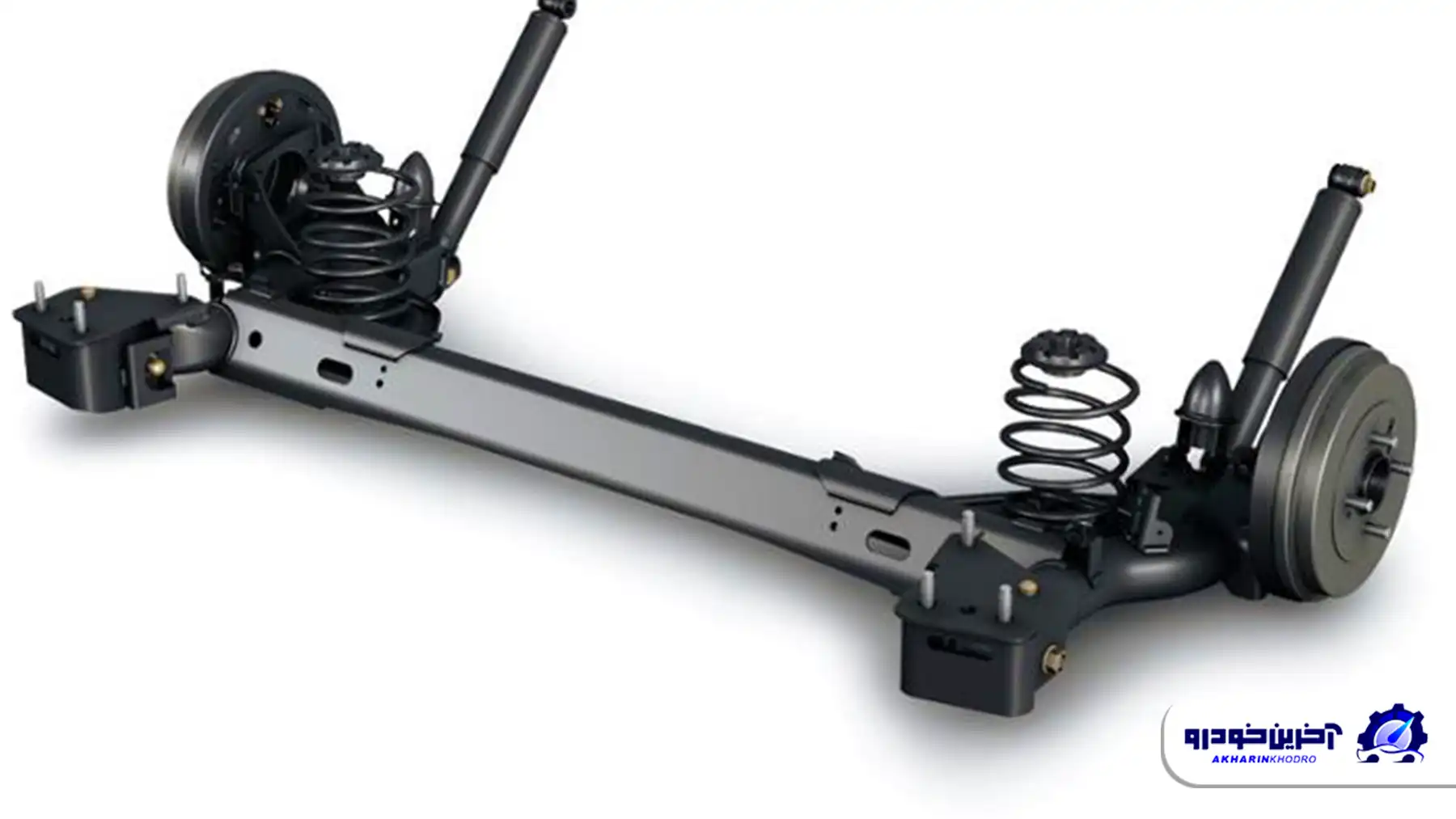

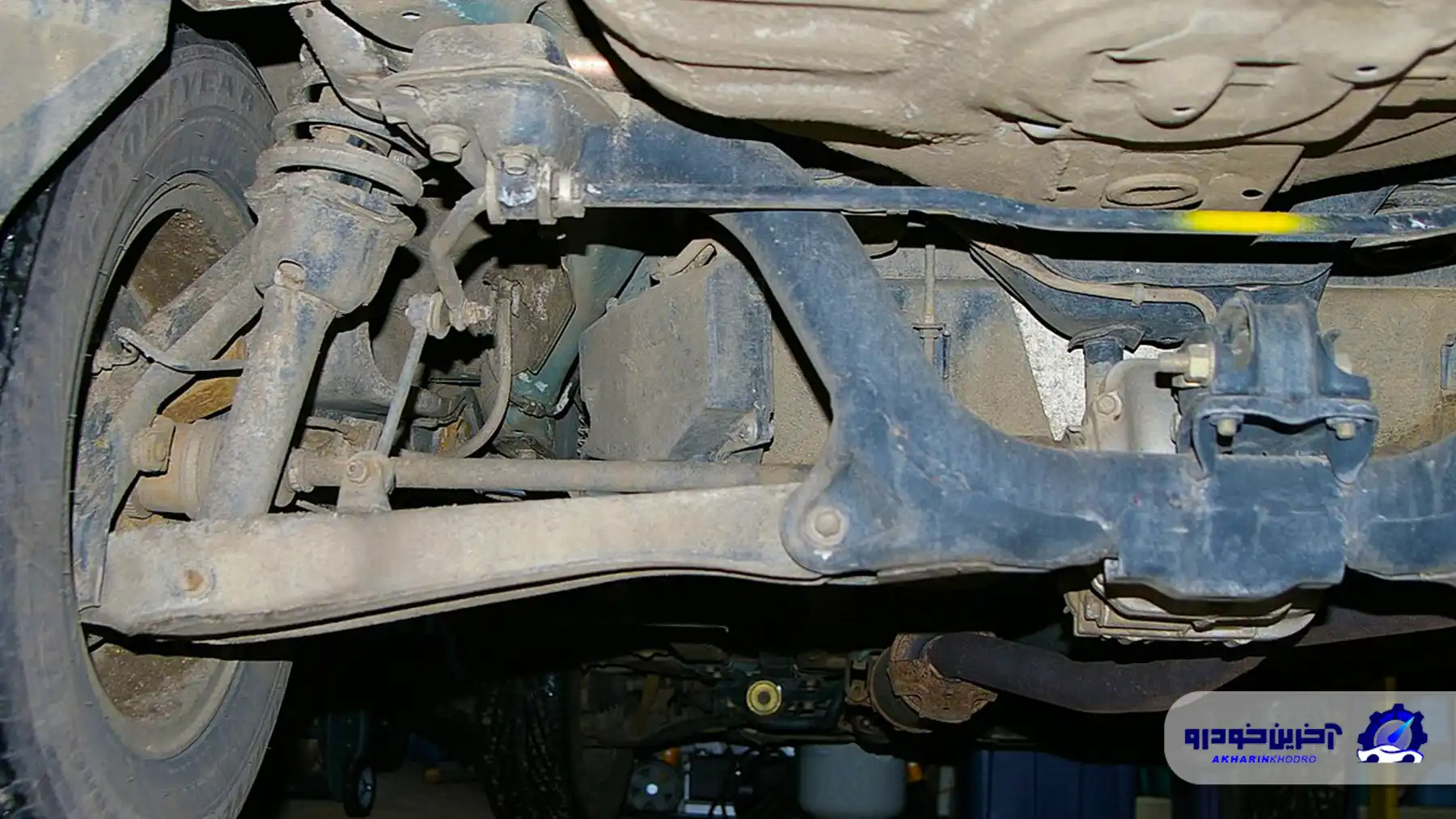

تعلیق پیچشی (Torsion Beam Suspension): این نوع تعلیق نیمه‌مستقل شامل یک تیر عرضی است که به‌عنوان محور عمل می‌کند و چرخ‌ها به آن متصل‌اند. این سیستم سبک و کم‌حجم بوده و هزینه تولید پایینی دارد و معمولاً در خودروهای دیفرانسیل‌جلو اقتصادی دیده می‌شود.
مزایا تعلیق غیرمستقل
ساختار ساده و ارزان، استحکام بالا، مناسب برای خودروهای آفرود و تجاری، نگهداری آسان و هزینه پایین تعمیرات، مناسب برای حمل بارهای سنگین.
معایب غیرمستقل
انتقال ضربات بیشتر به کابین، کاهش کنترل و پایداری در پیچ‌ها، فرسایش بالاتر تایرها در سرعت بالا.
تحلیل عملکرد دینامیکی
در تست‌های هندلینگ، سیستم تعلیق مستقل عملکرد به‌مراتب بهتری دارد. در شبیه‌سازی با نرم‌افزارهای دینامیکی نظیر ADAMS Car یا MATLAB Simulink، مشخص می‌شود که خودروهایی با تعلیق مستقل ضریب میرایی بهتر، نوسان کمتر و پاسخ سریع‌تری به تغییر مسیر دارند. درحالی‌که سیستم‌های غیرمستقل بیشتر دچار نوسانات ضربه‌ای و انتقال تنش عرضی می‌شوند.
ویژگی‌های ضروری سیستم تعلیق
یک سیستم تعلیق ایدئال باید مجموعه‌ای از الزامات مهندسی را برای عملکرد بهینه، راحتی سواری و ایمنی خودرو فراهم کند. مهم‌ترین ویژگی‌هایی که در طراحی و انتخاب سیستم تعلیق باید موردتوجه قرار گیرند، عبارت‌اند از:
استقلال حرکتی چرخ‌ها

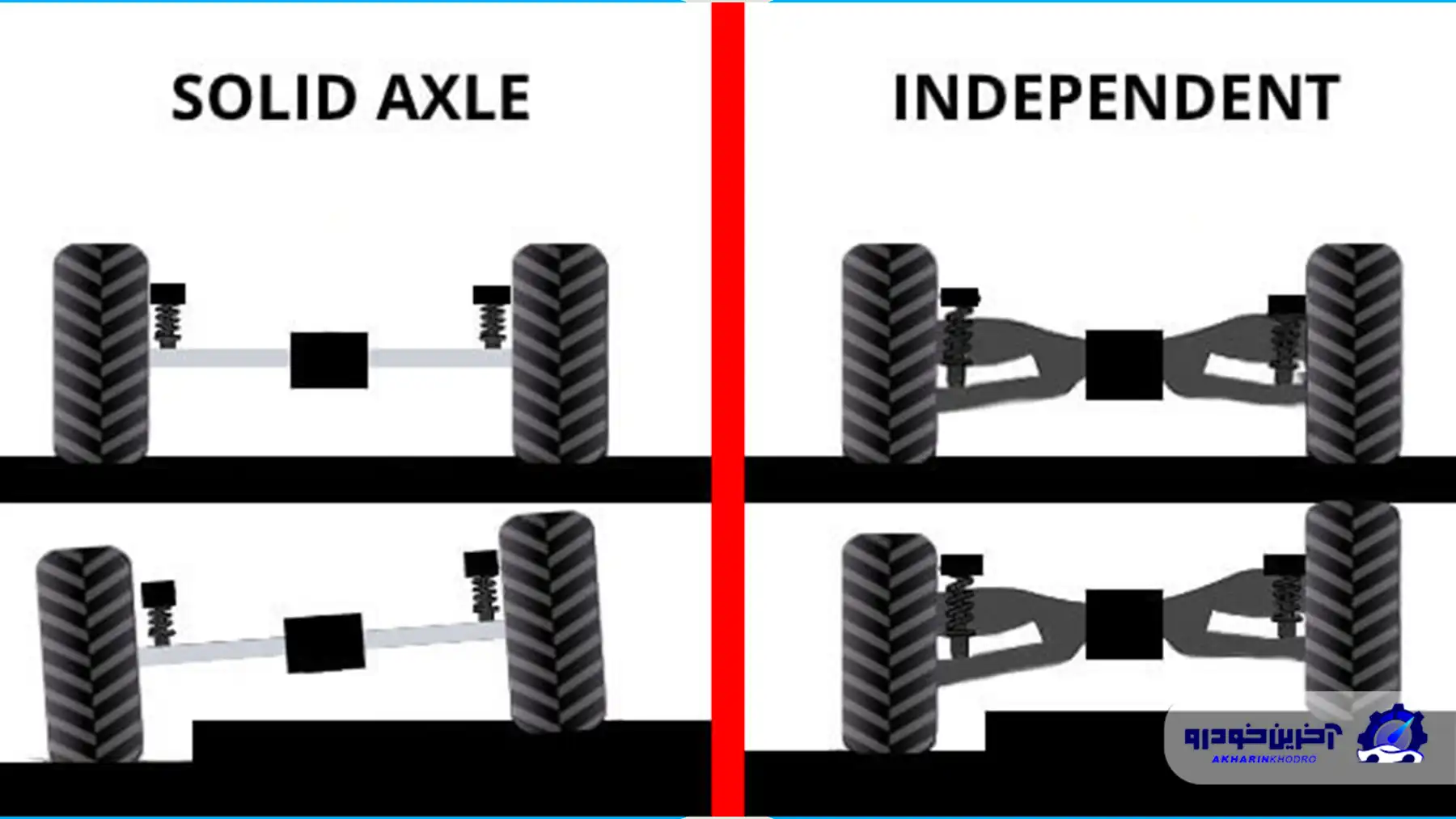

یکی از اصلی‌ترین شاخصه‌های یک سیستم تعلیق مدرن، استقلال حرکت چرخ‌هاست. یعنی حرکت یک چرخ نباید تأثیر مستقیمی بر چرخ طرف مقابل در همان محور بگذارد. به‌عنوان‌مثال، هنگامی که چرخ سمت چپ خودرو از روی یک دست‌انداز عبور می‌کند، چرخ سمت راست باید بدون واکنش یا مزاحمت، روی سطح صاف باقی بماند.
این ویژگی فقط در سیستم‌های تعلیق مستقل ممکن است و نقش بسزایی در افزایش کیفیت رانندگی دارد. استقلال حرکتی باعث می‌شود:
2_ راحتی سرنشینان در عبور از سطوح ناهموار به طور محسوسی افزایش یابد.
3_ هندلینگ خودرو دقیق‌تر و کنترل‌پذیری آن در پیچ‌ها بهتر باشد.
4_ چسبندگی تایر به جاده در شرایط مختلف حفظ شود و پایداری خودرو بالا رود.
5_ استقلال حرکتی، به‌ویژه در سرعت‌های بالا، یکی از فاکتورهای کلیدی برای اطمینان از ایمنی و دینامیک برتر خودرو است.
کنترل دقیق زاویه کمبر (Camber)
زاویه کمبر، زاویه انحراف چرخ نسبت به خط عمود بر سطح جاده در نمای جلو یا عقب خودرو است. این زاویه نقش مهمی در پایداری، فرمان‌پذیری و سایش لاستیک‌ها دارد. در شرایط ایدئال، کمبر منفی (که قسمت بالای چرخ به سمت داخل بدنه تمایل دارد) می‌تواند عملکرد دینامیکی خودرو را بهبود ببخشد. زیرا در هنگام عبور از پیچ‌ها، سطح تماس تایر با جاده افزایش‌یافته و هندلینگ خودرو ارتقا می‌یابد. بااین‌حال، سطح محدب بیشتر جاده‌ها و نیاز به کاهش سایش ناهمگون تایر، گاهی موجب می‌شود که تنظیم کمبر به سمت مقادیر مثبت میل کند. اما نکته کلیدی آنجاست که زاویه کمبر تحت‌تأثیر عوامل متعددی از جمله: حرکت سیستم تعلیق در برخورد با ناهمواری‌ها، غلتش بدنه (Body Roll) و بار وارد بر خودرو قرار دارد و ممکن است در حین حرکت تغییر کند. ازاین‌رو، طراحی دقیق و مهندسی‌شده سیستم تعلیق باید به‌گونه‌ای باشد که این تغییرات را به حداقل رسانده و کنترل پایداری زاویه کمبر را حتی در شرایط سخت رانندگی تضمین کند. یک هندسه تعلیق پیشرفته می‌تواند با بهینه‌سازی محل و زاویه قرارگیری طبق‌ها، مفصل‌ها و کمک‌فنرها، تغییرات زاویه کمبر را کنترل کرده و تعادلی بین هندلینگ، راحتی سواری و طول عمر تایرها ایجاد نماید.
کنترل دقیق زاویه غلت بدنه (Body Roll)
در هر سیستم تعلیق، یک نقطه هندسی به نام مرکز غلت (Roll Center) وجود دارد که نقش کلیدی در رفتار دینامیکی خودرو ایفا می‌کند. اگر مرکز غلت جلو و عقب را به یکدیگر متصل کنیم، خطی به نام محور غلت (Roll Axis) به دست می‌آید. بدنه خودرو هنگام پیچیدن حول این محور دوران می‌کند و مقدار این چرخش، همان زاویه غلت بدنه است. در مانورهای دینامیکی مانند پیچیدن با سرعت بالا، کنترل این زاویه اهمیت حیاتی دارد، چرا که افزایش بیش از حد آن باعث کاهش پایداری، ازبین‌رفتن چسبندگی تایرها و افت شدید هندلینگ خودرو می‌شود؛ بنابراین، طراحی دقیق هندسه تعلیق باید موقعیت مرکز غلت را به‌گونه‌ای تعیین کند که: از حرکت بیش از حد بدنه در زمان غلت جلوگیری شود توازن جانبی نیروها حفظ شود؛ و نهایتاً، خودرو در پیچ‌ها رفتاری پایدار و قابل‌پیش‌بینی از خود نشان دهد. تحلیل‌محور غلت یکی از مهم‌ترین مراحل طراحی سیستم تعلیق برای خودروهای اسپرت، شاسی‌بلند و خودروهای با مرکز ثقل بالا به شمار می‌آید.
بهره‌وری بهینه از فضا
یکی از چالش‌های کلیدی در طراحی سیستم تعلیق، استفاده هوشمندانه از فضا در چارچوب محدودیت‌های ساختاری خودرو است. سیستم تعلیق باید به‌گونه‌ای طراحی شود که: در محور جلو، تداخلی با موتور، سیستم فرمان، جعبه‌دنده و سایر تجهیزات داخل محفظه موتور نداشته باشد در محور عقب نیز فضای کافی برای مخزن سوخت، سیستم اگزوز و صندوق‌عقب باقی بگذارد؛ و درعین‌حال، راحتی سرنشینان و کارایی فضای کابین نیز حفظ شود. سیستم‌های تعلیق کم‌حجم مانند مک‌فرسون در جلو یا تیر پیچشی در عقب، نمونه‌هایی از طراحی‌هایی هستند که بهره‌وری فضایی بالا و هزینه تولید پایین دارند و به همین دلیل در خودروهای شهری اقتصادی بسیار رایج‌اند.
بازدهی ساختاری بالا
سیستم تعلیق باید بتواند وزن خودرو و نیروهای دینامیکی وارد بر چرخ‌ها را به‌خوبی تحمل و به بدنه منتقل کند. این انتقال باید یکنواخت و بدون ایجاد نقاط تمرکز تنش باشد تا از آسیب به سازه جلوگیری شود. یک طراحی خوب، با استفاده از قطعات مقاوم و سبک، باعث توزیع مناسب نیروها، حفظ دوام خودرو و جلوگیری از تغییر شکل بدنه در شرایط سخت می‌شود. این موضوع برای ایمنی، پایداری و طول عمر سیستم تعلیق حیاتی است.
سایر ویژگی‌های کلیدی سیستم تعلیق
ایزولاسیون مؤثر: از وظایف اصلی سیستم تعلیق، جذب ضربات ناشی از ناهمواری‌های جاده و جلوگیری از انتقال آن‌ها به کابین است. این عملکرد مستقیماً باکیفیت سواری در ارتباط است.
وزن پایین: سیستم تعلیق سبک‌تر، انرژی جنبشی کمتری دارد و شوک‌های کمتری را به بدنه منتقل می‌کند. برای کاهش وزن، استفاده از مواد سبک و طراحی بهینه ضروری است، هرچند ممکن است هزینه را افزایش دهد.
دوام بالا: سیستم تعلیق باید در برابر سایش، ضربه و فشارهای مداوم مقاوم باشد تا نیاز به تعمیرات مکرر نداشته باشد و عمر مفید بالایی ارائه دهد.
هزینه مناسب: طراحی باید بین عملکرد، راحتی و قیمت تعادل برقرار کند. سیستم‌های گران‌تر معمولاً کیفیت بالاتری دارند، اما برای خودروهای اقتصادی، باید راهکارهایی مقرون‌به‌صرفه یافت.
کنترل حرکات دینامیکی (شیرجه و اسکات): در هنگام ترمزگیری، جلو خودرو به پایین متمایل می‌شود (شیرجه)، و در شتاب‌گیری، عقب آن بالا می‌رود (اسکات). طراحی مناسب تعلیق این حرکات را کاهش داده و راحتی سرنشینان را افزایش می‌دهد.
در خودروهای سدان جمع‌وجور که به‌عنوان وسایل نقلیه اقتصادی شناخته می‌شوند، فضای اشغال‌شده و هزینه ساخت اهمیت بالایی دارد؛ بنابراین رایج‌ترین ترکیب برای این خودروها، استفاده از سیستم مک‌فرسون در محور جلو و سیستم تیر پیچشی در محور عقب است. این ترکیب، تعادلی مناسب میان هزینه، فضا و کیفیت سواری فراهم می‌کند در مورد شاسی‌بلندهای سایز متوسط که ممکن است در شرایط خارج از جاده نیز استفاده شوند، سیستم تعلیق باید تحمل بارهای بالا، ایزولاسیون مناسب و کنترل دقیق غلت بدنه را تضمین کند. ازآنجاکه شاسی‌بلندها به دلیل ارتفاع زیاد، مستعد واژگونی هستند، کنترل دقیق زاویه رول بدنه ضروری است. به همین دلیل، برای محور جلو از سیستم مک‌فرسون تقویت‌شده یا دو جناغی و برای محور عقب از سیستم چندپیوندی استفاده می‌شود. در وانت‌ها و ون‌های تجاری که برای حمل بار درون‌شهری طراحی شده‌اند، دوام، سادگی و ظرفیت باربری از اولویت‌ها هستند. برای محور جلو، سیستم مک‌فرسون تقویت‌شده یا دو جناغی مناسب است و برای محور عقب، استفاده از سیستم تعلیق صلب انتخاب مناسبی به‌حساب می‌آید، چرا که توان تحمل بارهای سنگین را دارد و هزینه نگهداری آن پایین است. در نهایت، سدان لوکس فول‌سایز به بالاترین سطح از کیفیت سواری، هندلینگ دقیق و عایق‌سازی لرزش‌ها نیاز دارند. در چنین خودروهایی، برای محور جلو معمولاً از سیستم دو جناغی یا چندپیوندی استفاده می‌شود و محور عقب نیز به سیستم چندپیوندی مجهز می‌گردد. این ترکیب، کنترل دقیق زوایای کمبر و غلت، و همچنین تجربه سواری نرم و بی‌صدا را تضمین می‌کند.
