شبیه ساز دینامیک سیالات در طراحی خودرو چیست و چگونه است؟
شبیه‌سازی دینامیک سیالات محاسباتی (CFD) به‌عنوان ابزاری حیاتی در تحلیل رفتار جریان هوا پیرامون خودرو به شمارمی رود.
با رشد فناوری و افزایش نیاز به بهینه‌سازی مصرف سوخت، کاهش آلایندگی و بهبود عملکرد خودروها، بررسی دقیق آیرودینامیک بدنه خودرو بیش‌ازپیش اهمیت یافته است. در این میان، شبیه‌سازی دینامیک سیالات محاسباتی (CFD) به‌عنوان ابزاری حیاتی در تحلیل رفتار جریان هوا پیرامون خودروها مورداستفاده قرار می‌گیرد. این مقاله به بررسی اصول، روش‌ها، نرم‌افزارها و کاربردهای CFD در تحلیل جریان روی بدنه انواع خودرو شامل خودروهای سواری، اسپرت، شاسی‌بلند و خودروهای سنگین می‌پردازد.
آیرودینامیک خودرو، نقشی بنیادین در کاهش نیروی درگ، بهبود پایداری، افزایش کارایی و کاهش صدای ناشی از جریان هوا ایفا می‌کند. روش‌های تجربی نظیر تونل باد، گرچه دقیق هستند، اما هزینه‌بر و زمان‌برند. در مقابل، CFD امکان تحلیل دقیق و چندباره طراحی‌های مختلف را با هزینه‌ای به‌مراتب کمتر فراهم می‌کند. امروزه شرکت‌های خودروسازی بزرگ نظیر BMW، Tesla، Mercedes-Benz و Volvo به طور گسترده از CFD در فرایند طراحی بهره می‌گیرند.
دینامیک سیالات محاسباتی (CFD)
در واقع، CFD با حل معادلات ناویر – استوکس که اساس فیزیکی و ریاضی حرکت جریان‌های سیال است، رفتار پیچیده جریان هوا در اطراف هندسه خودرو را مدل‌سازی می‌کند. این معادلات شامل معادله بقای جرم، معادله بقای مومنتوم و معادله انرژی است که در مجموع جریان هوا را در تمامی جهات و شرایط مختلف توصیف می‌کنند. به دلیل پیچیدگی جریان‌های متلاطم و غیرخطی اطراف بدنه خودرو، مدل‌سازی دقیق آن نیازمند استفاده از مدل‌های توربولانس پیشرفته مانند k-ε، k-ω SST و یا حتی مدل‌های LES برای تحلیل جریان‌های گذرا و گردابه‌های بزرگ است. انتخاب مناسب مدل توربولانس تأثیر مستقیمی بر دقت نتایج شبیه‌سازی دارد و معمولاً باتوجه‌به هدف تحلیل و منابع محاسباتی موجود تعیین می‌شود.
فرایند شبیه‌سازی CFD در زمینه خودرو با مدل‌سازی هندسی دقیق آغاز می‌شود که در آن مدل سه‌بعدی CAD با جزئیات کامل از جمله آینه‌ها، ورودی‌های هوا، چرخ‌ها و زیر بدنه ایجاد می‌گردد. این مدل باید به‌قدری دقیق باشد که ویژگی‌های هندسی کوچک اما تأثیرگذار مانند انحنای گلگیرها و شکاف‌های بین قطعات را نیز شامل شود، زیرا این جزئیات در ایجاد گردابه‌ها و نواحی جداشدگی جریان نقش مهمی دارند. پس از آن، مرحله مهم شبکه‌بندی یا مش‌سازی پیش می‌آید که در آن حجم فضای اطراف خودرو به هزاران یا حتی میلیون‌ها سلول کوچک تقسیم می‌شود.
کیفیت و تراکم مش در نقاط حساس مانند لایه‌مرزی نزدیک سطح بدنه، کناره‌های آینه‌ها و چرخ‌ها بسیار مهم است؛ زیرا در این نواحی تغییرات سرعت و فشار جریان بیشترین میزان را دارد و بادقت پایین، خطاهای محاسباتی افزایش می‌یابد. به همین دلیل، معمولاً از مش ترکیبی استفاده می‌شود که ترکیبی از شبکه‌های ساخت‌یافته و بدون ساختار است و در نواحی مرزی، لایه‌های نازک مش برای ضبط دقیق تغییرات سرعت در نظر گرفته می‌شود. برای آغاز شبیه‌سازی، تعیین شرایط مرزی دقیق بسیار حیاتی است. سرعت و جهت جریان ورودی که معمولاً برابر با سرعت حرکت خودرو در شرایط واقعی است، به‌عنوان شرط اولیه در نظر گرفته می‌شود.
همچنین شرایط زمین، چه به‌صورت سطح ثابت و چه به‌صورت سطح متحرک شبیه‌سازی می‌شود تا تأثیر حرکت چرخ‌ها و برخورد جریان هوا با زمین به‌درستی مدل شود. در برخی موارد، چرخ‌ها به‌صورت چرخان در نظر گرفته می‌شوند که این امر نیازمند استفاده از تکنیک‌های خاص مانند sliding mesh یا Multiple Reference Frame (MRF) است تا رفتار جریان پیچیده‌تر اطراف چرخ‌ها به طور دقیق تحلیل شود.
بررسی CFD در انواع خودروها

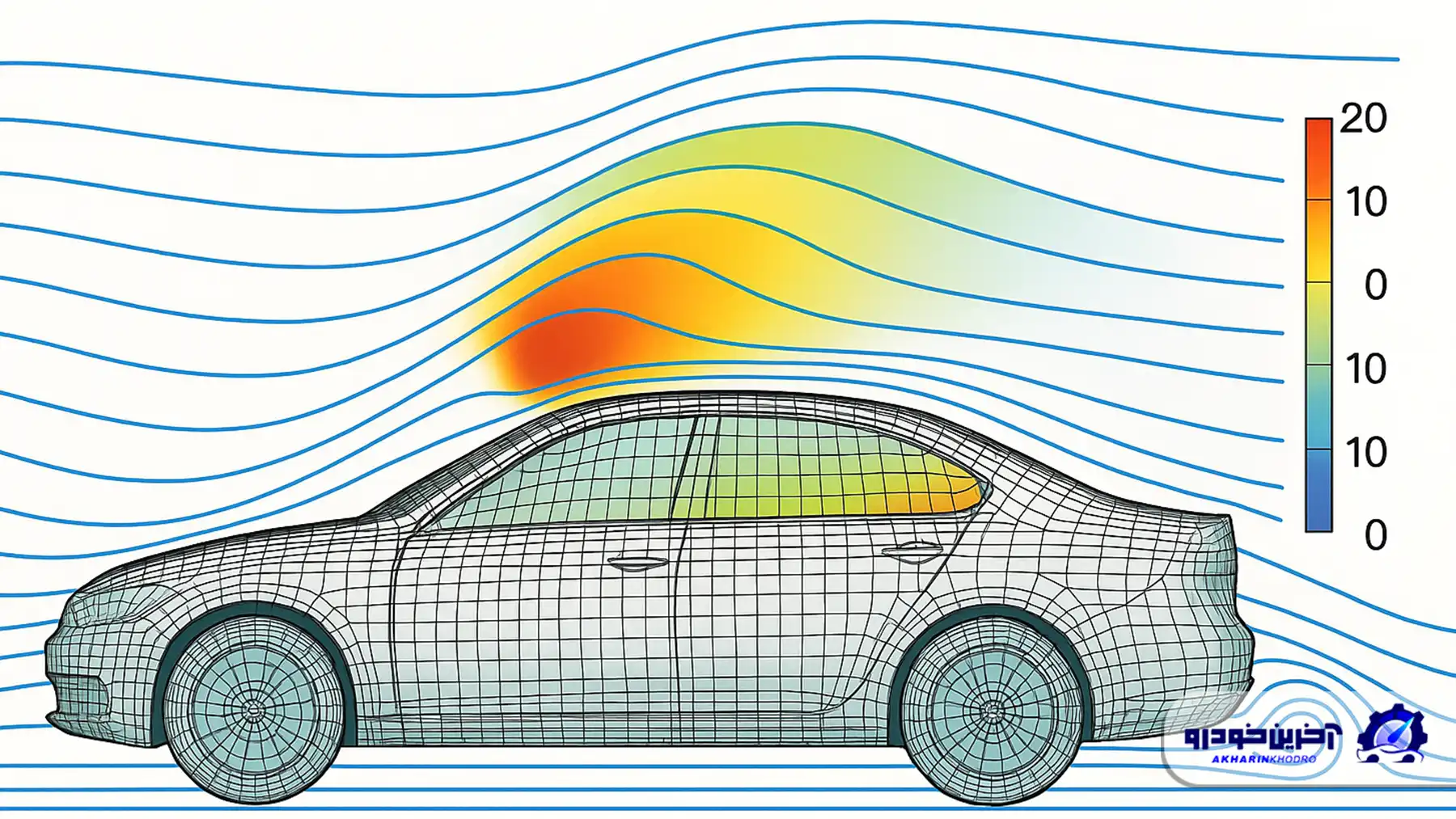

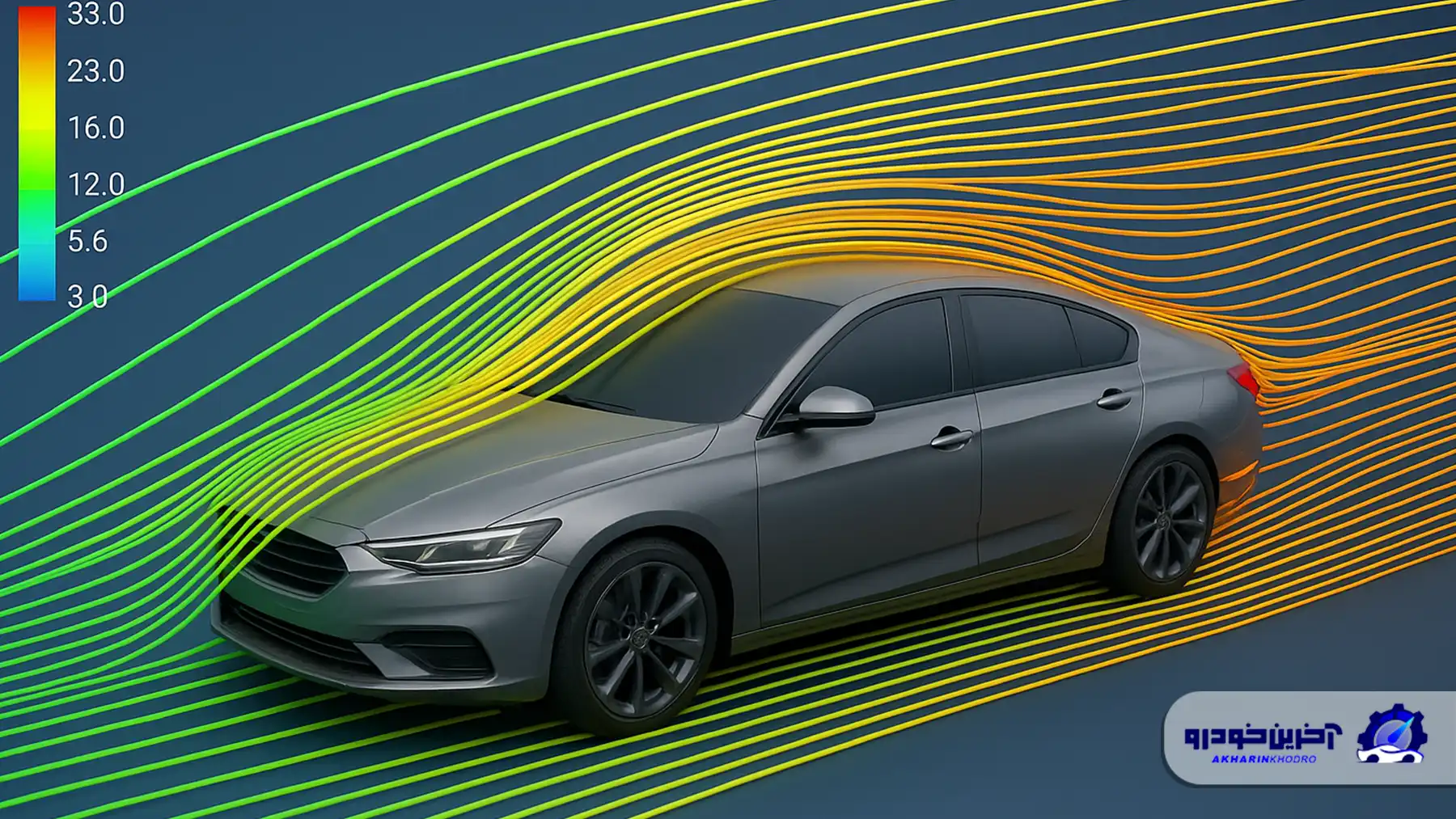

خودروهای سواری (Sedan)
هدف اصلی در سدان‌ها کاهش درگ برای بهبود مصرف سوخت و صدای کابین است. CFD به طراحان اجازه می‌دهد تا زاویه شیشه عقب، شکل گلگیر و سقف را طوری بهینه کنند که جدایش جریان به حداقل برسد.

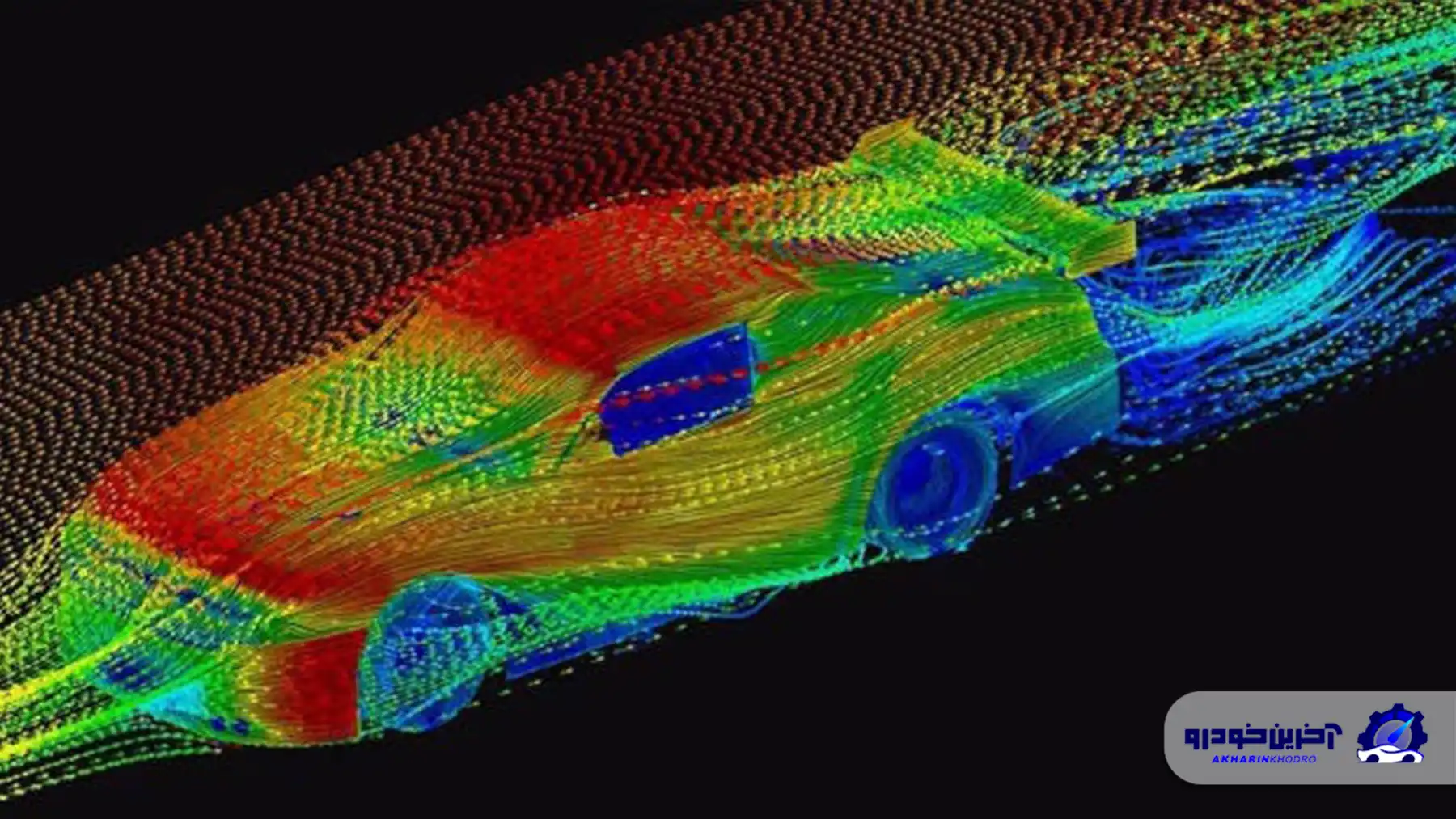

خودروهای اسپرت (Coupe/Hypercar)
در خودروهای اسپرت، اولویت با افزایش نیروی داون‌فورس (Downforce) برای بهبود چسبندگی به سطح است. شبیه‌سازی CFD در طراحی بال عقب، دیفیوزر و Splitterها حیاتی است.

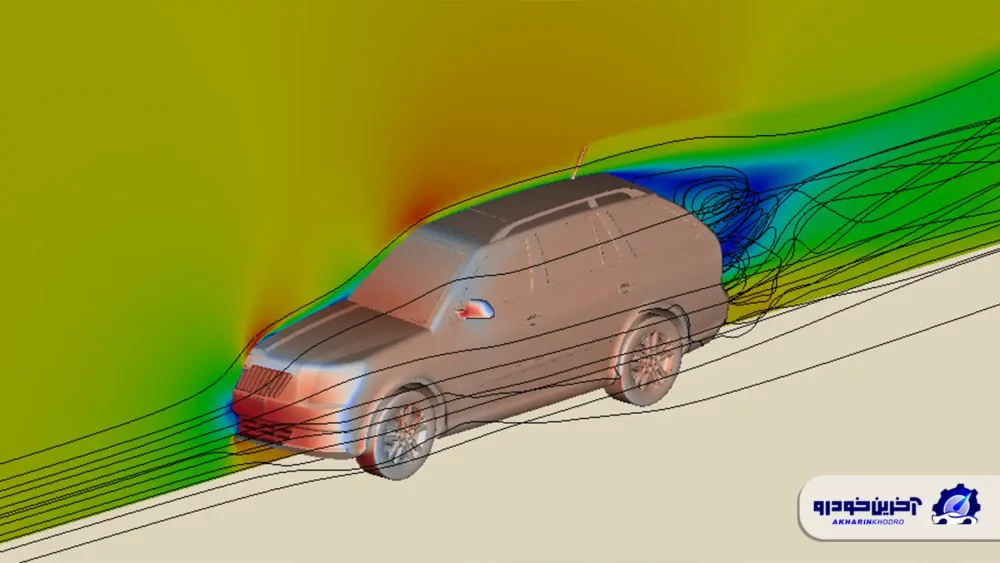

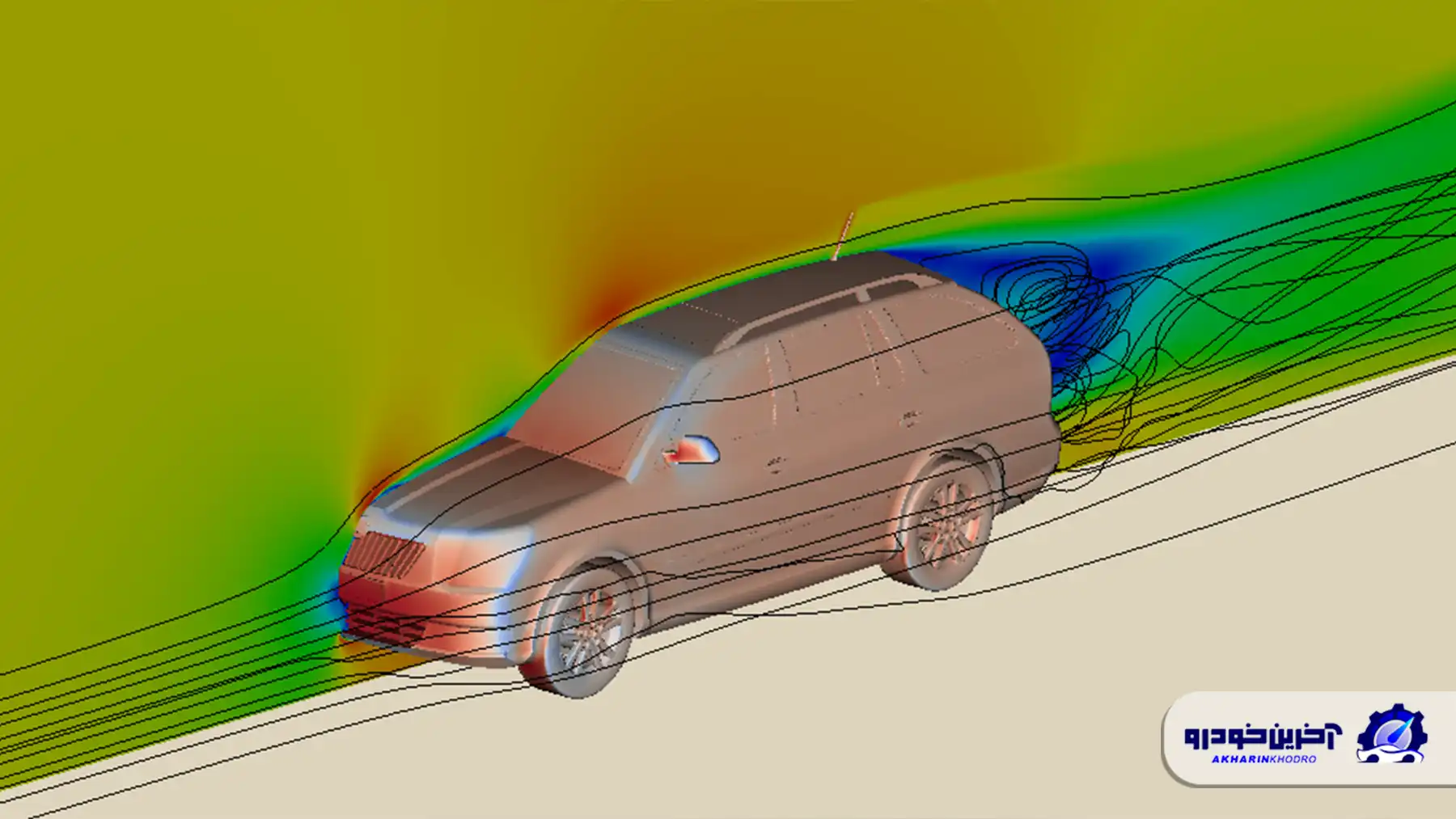

شاسی‌بلندها (SUV)
بدنه بزرگ و سطح مقطع زیاد SUVها معمولاً منجر به ضریب درگ بالاتر می‌شود. CFD کمک می‌کند تا طراحی ستون عقب (C-Pillar)، سقف، و اسپویلرها بهینه شده و پایداری در سرعت بالا افزایش یابد.

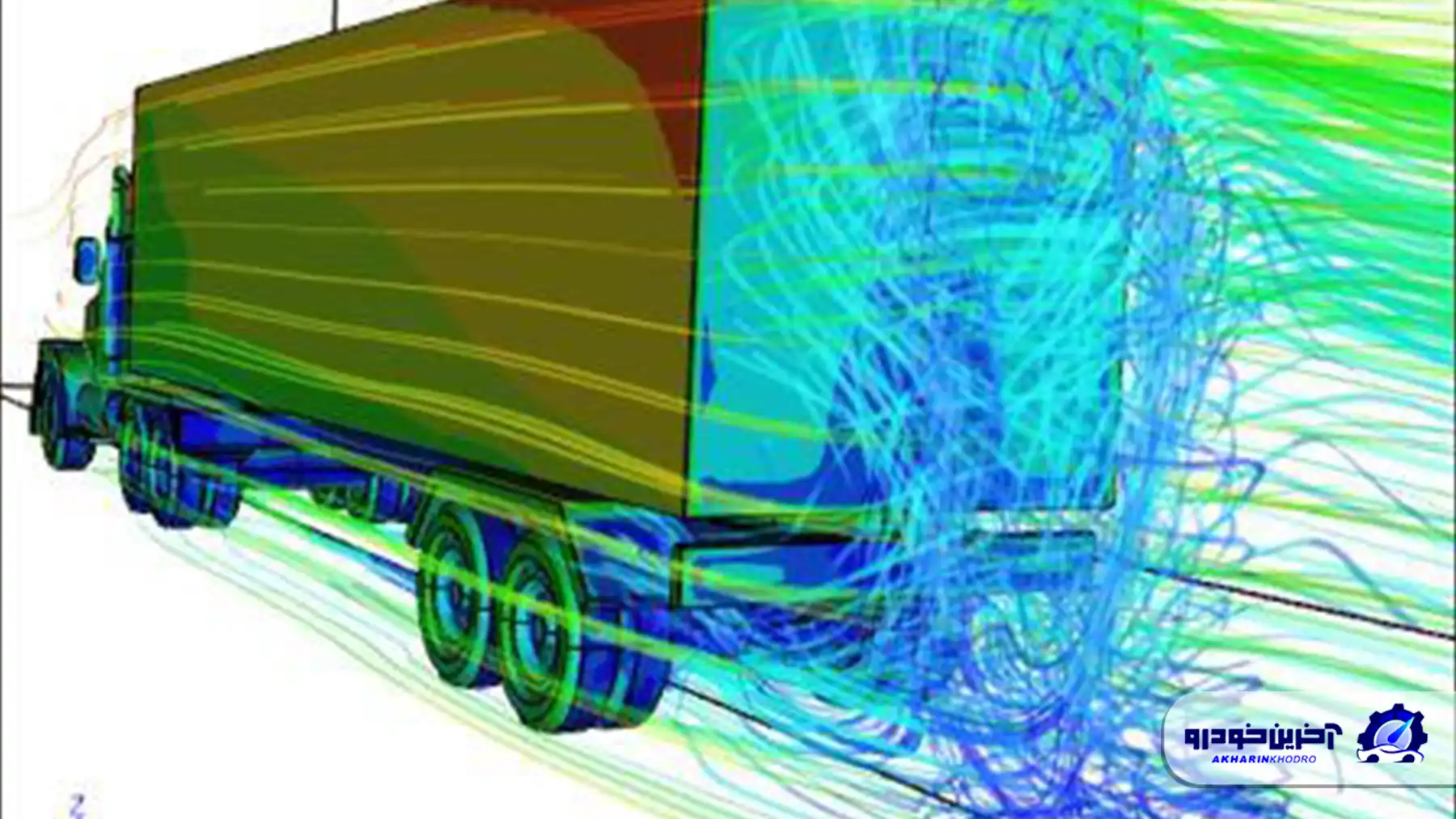

خودروهای سنگین (کامیون و اتوبوس)
در این نوع خودروها، ۶۰٪ مقاومت حرکتی ناشی از درگ آیرودینامیکی است. CFD در طراحی دماغه، پنل‌های جانبی و حتی آیرودینامیک یدک‌کش‌ها کاربرد دارد. یکی از چالش‌ها، مدل‌سازی گردابه‌های بزرگ در پشت کابین است.
تحلیل نتایج؛ از درگ تا گردابه‌ها
نتایج شبیه‌سازی CFD امکان استخراج پارامترهای حیاتی برای ارزیابی عملکرد آیرودینامیکی خودرو را فراهم می‌آورد. ضریب درگ (Drag Coefficient) که معیاری برای مقاومت هوا در برابر حرکت خودرو است، یکی از مهم‌ترین کمیت‌ها است که کاهش آن به معنی بهبود مصرف سوخت و افزایش سرعت نهایی خودرو است. ضریب لیفت (Lift Coefficient) نیز برای بررسی نیروهای بالابر یا فشار وارد بر بدنه در شرایط مختلف اهمیت دارد، زیرا نیروهای لیفت زیاد می‌توانند منجر به کاهش پایداری خودرو در سرعت‌های بالا شوند.

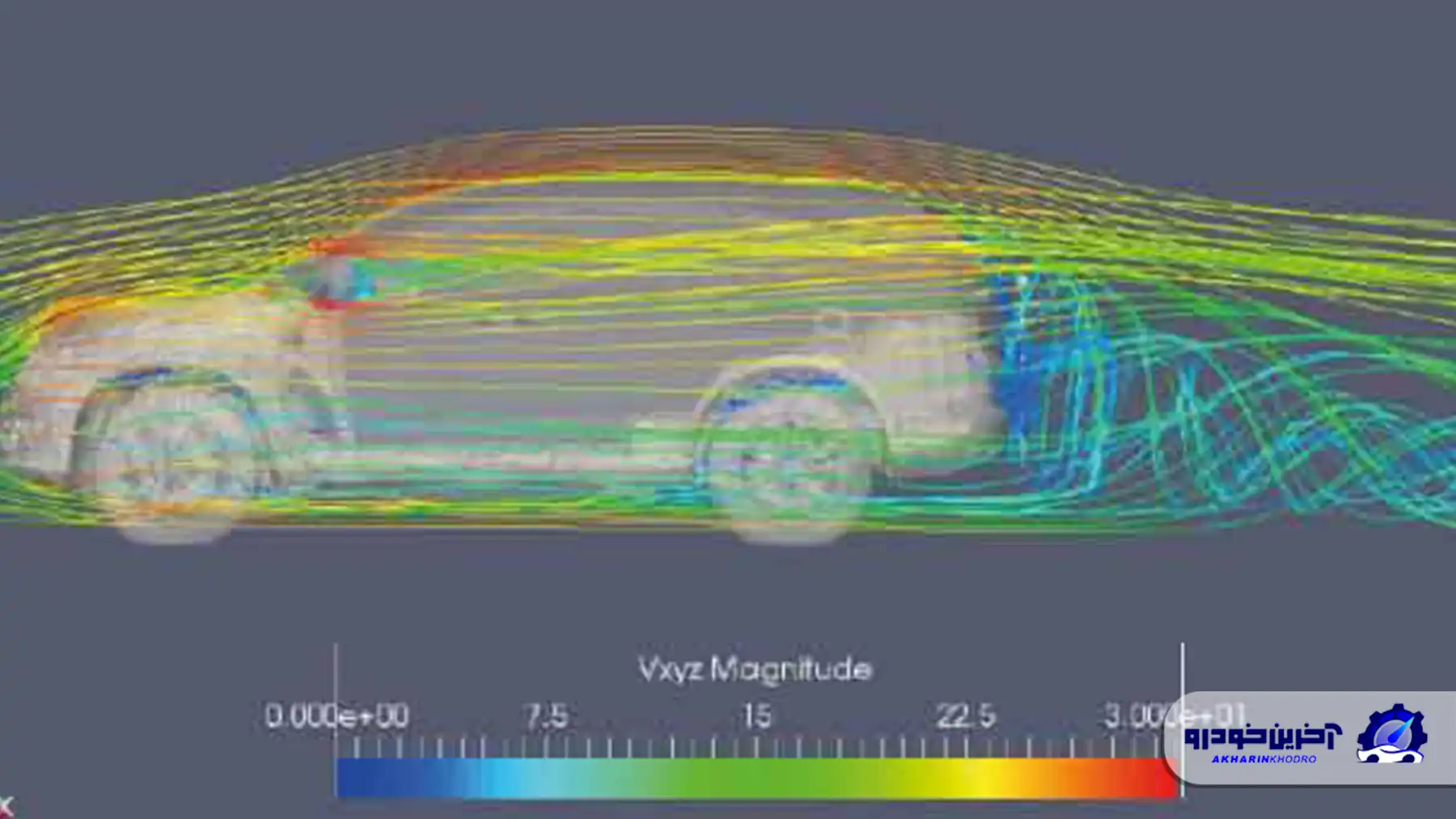

علاوه بر این، تحلیل توزیع فشار سطحی روی بدنه، نقشه‌های کانتور فشار و سرعت، خطوط جریان هوا (Streamlines) و ساختارهای گردابه‌ای به مهندسان کمک می‌کند تا نواحی بحرانی که جریان هوا از بدنه جدا می‌شود یا گردابه‌های انرژی‌بر تشکیل می‌شوند را شناسایی کرده و با اصلاح هندسه یا اضافه‌کردن المان‌های آیرودینامیکی مانند اسپویلرها، دیفیوزرها و ورودی‌های هوای کنترل‌شده این مشکلات را کاهش دهند.
چالش‌ها در شبیه‌سازی‌های CFD
یکی از مهم‌ترین چالش‌ها در شبیه‌سازی‌های دینامیک سیالات محاسباتی (CFD) مربوط به‌دقت مدل‌های توربولانس و حساسیت نتایج به کیفیت مش و شرایط مرزی است. انتخاب نامناسب مدل توربولانس یا استفاده از مش‌بندی ضعیف می‌تواند به نتایج گمراه‌کننده و غیرقابل‌اعتماد منجر شود؛ بنابراین، اعتبارسنجی نتایج شبیه‌سازی با داده‌های تجربی، مانند نتایج تونل باد یا تست‌های میدانی، امری ضروری است تا اطمینان حاصل شود که شبیه‌سازی‌ها واقعیت فیزیکی جریان را به‌درستی بازتاب می‌دهند.
درعین‌حال، استفاده از تکنیک‌های پیشرفته‌تر مانند Large Eddy Simulation (LES) یا Direct Numerical Simulation (DNS) برای تحلیل جزئیات جریان‌های متلاطم، به دلیل هزینه‌های محاسباتی بالا، هنوز در پروژه‌های صنعتی کمتر رایج است. بااین‌وجود، این روش‌ها در حوزه تحقیقات علمی کاربرد فراوانی دارند و می‌توانند اطلاعات دقیق‌تری درباره ساختارهای کوچک‌مقیاس جریان ارائه دهند.
هوش مصنوعی و CFD
در سال‌های اخیر، هم‌زمان با رشد چشمگیر توان پردازشی و توسعه الگوریتم‌های یادگیری ماشین، ترکیب شبیه‌سازی دینامیک سیالات محاسباتی (CFD) باهوش مصنوعی به یکی از نوآورانه‌ترین رویکردهای طراحی آیرودینامیک در صنعت خودرو تبدیل شده است. الگوریتم‌های بهینه‌سازی تکاملی و روش‌های بهینه‌سازی چندهدفه اکنون به‌صورت هم‌زمان با شبیه‌سازی‌های CFD اجرا می‌شوند تا هندسه‌هایی کشف شوند که دستیابی به آن‌ها با روش‌های کلاسیک طراحی تقریباً غیرممکن است. این الگوریتم‌ها با تحلیل صدها یا حتی هزاران ترکیب از پارامترهای طراحی، شکل‌هایی با حداقل ضریب پسا، بیشترین پایداری دینامیکی و در این حال رعایت محدودیت‌های هندسی و عملکردی تولید می‌کنند.
این رویکرد هوشمندانه، نه‌تنها سرعت فرایند طراحی را چندین برابر کرده، بلکه به خلق خودروهایی منجر شده است که از لحاظ آیرودینامیکی در بالاترین سطح عملکرد و بهره‌وری انرژی قرار دارند. تلفیق CFD و هوش مصنوعی، افق تازه‌ای در مسیر توسعه خودروهای نسل آینده گشوده است؛ خودروهایی که نه‌تنها کارایی فنی فوق‌العاده‌ای دارند، بلکه با کاهش مصرف انرژی و آلایندگی، نقشی کلیدی در توسعه حمل‌ونقل پایدار و دوستدار محیط‌زیست ایفا می‌کنند.
در نهایت، شبیه‌سازی جریان هوا با استفاده از دینامیک سیالات محاسباتی (CFD) به‌عنوان ابزاری استراتژیک در مهندسی خودرو مطرح است؛ ابزاری که از نخستین مراحل طراحی مفهومی تا تحلیل نهایی عملکرد و تولید صنعتی، نقشی کلیدی ایفا می‌کند. این فناوری با فراهم‌سازی امکان بررسی دقیق، سریع و مقرون‌به‌صرفه رفتار جریان هوا در پیرامون بدنه خودرو، نه‌تنها موجب کاهش چشمگیر هزینه‌های توسعه و زمان طراحی می‌شود، بلکه بهینه‌سازی آیرودینامیک، کاهش مصرف سوخت، افزایش پایداری و ارتقای تجربه رانندگی را نیز به همراه دارد.
قابلیت تحلیل شرایط پیچیده، رفتارهای غیرخطی جریان و تعامل با اجزای متحرک مانند چرخ‌ها، مزیتی بی‌بدیل نسبت به روش‌های سنتی نظیر تست تونل باد فراهم آورده است. از سوی دیگر، با پیشرفت‌های سریع در حوزه پردازش موازی، الگوریتم‌های عددی پیشرفته و ترکیب با فناوری‌های نوینی چون هوش مصنوعی، آینده شبیه‌سازی CFD در صنعت خودرو فراتر از یک ابزار مهندسی صرف خواهد بود؛ آینده‌ای هوشمند، پایدار و مملو از نوآوری که مرزهای طراحی آیرودینامیکی را دگرگون خواهد ساخت.
